По первому пункту выход вижу в изготовлении активной АС (акустика+усилитель), где на задней стенке можно крепить такой транс в металлическом экране из магнитомягкого материала.
Проблема по второму пункту в таком случае отпадает.

Что еще интересно .

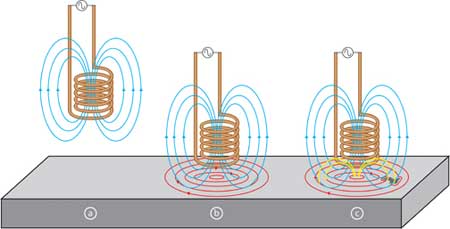

Надо как-нибудь поэкспериментировать с одним вариантом - данная катушка-транс и в ней другая запитанная постоянкой катушка, связанная с излучающим звук материалом.
Типа транс-динамик...

Интересно, что получится

Помощника-бы какого толкового найти.
Всяких идей, проведенных экспериментов у меня куча, а вот как всегда - что-то попробовал, понял, пощупал и переключился уже на другое, куда мысли потянули... .

Я сам такой. Раньше было интересно много времени проводил на экспериментах и опытах. а теперь ну только если очень очень нужно и страстно интересно. томогу себя заставить и то на долго не хватает, только самое необходимое.
я считаю, что просто всему своё время, было время экспериментировать, экспериментировал, а сейчас время для другого.

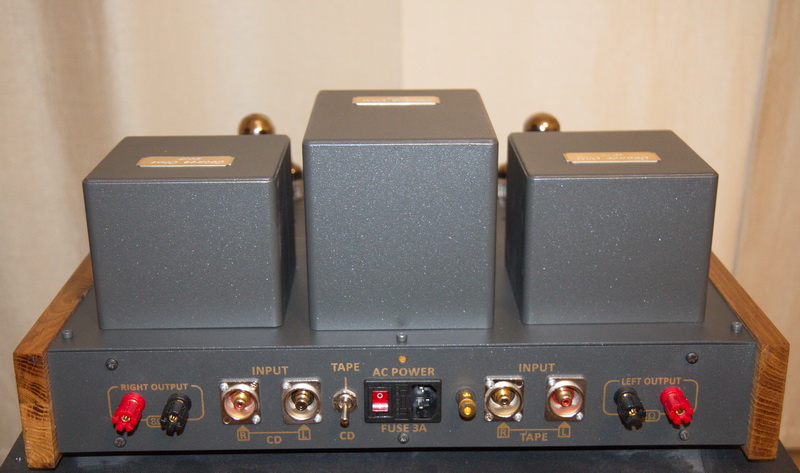

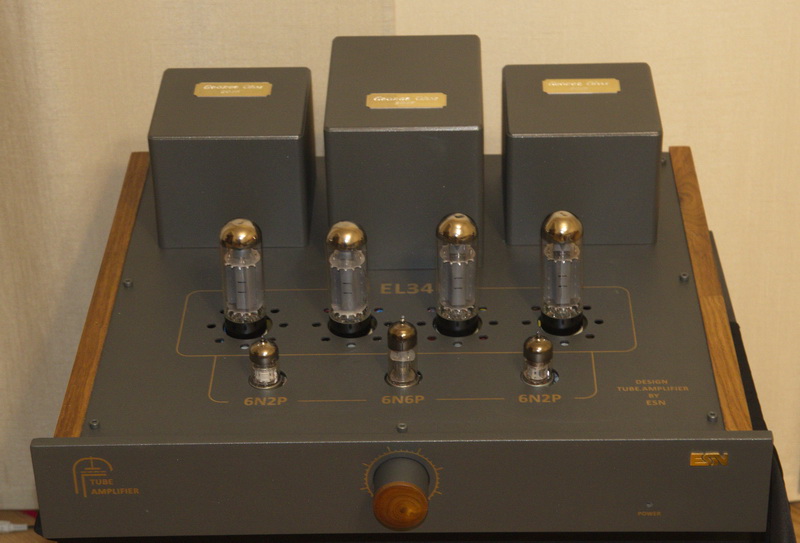

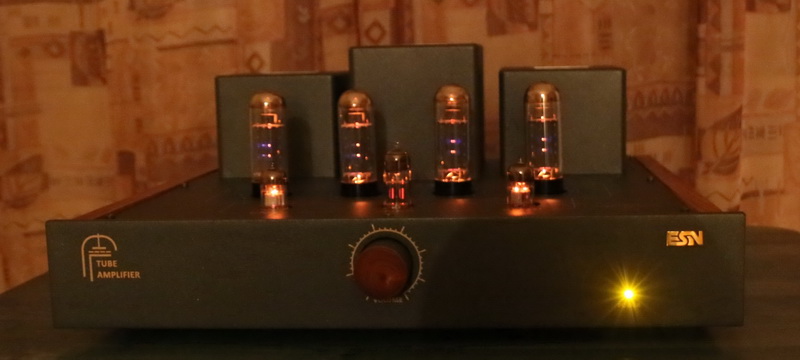

Закончен проект Малышевского КИТа. Юрий Иванович, открыл дорогу в мир, творчества и познаний.
Особое спасибо Медведко Андрею, за его поддержку , помощь и советы в решениях многих вопросов. А так же всем тем, кто , оппонировал, подначивал и просто обещал помочь))).

ну что ж очень красивый, вполне достоин почётного места и внимания. Поздравляю с окончанием проекта. А как звук как играет с Акустикой ну и общее впечатления обо всём ?
Юрию М. привет

Играет хорошо. Завтра повешу испытательные замеры. Нужно сравнивать. Когда видна разница с превосходящим по цене, брендом...тогда легко о чем то говорить. А на слова, сейчас,мало, кто верит))).

хорошо спасибо, подождём, главное что б нравилось самому и не было противно окружающим )))

etlik пишет:
Не противно, это могу сказать с полной уверенностью.

Технические характеристики данного усилителя...

P ном. 19Вт
КНИ 1%
КНИ 1вт 0.2%
U вх. 400млВ
F 10гц-35 кГц

На первый взгляд , как бы и ничего((( Однако есть пару моментов, на которые стоит обратить внимание.

ого 10Гц это серьёзно

очень достойно! И характеристики и внешне! Респект

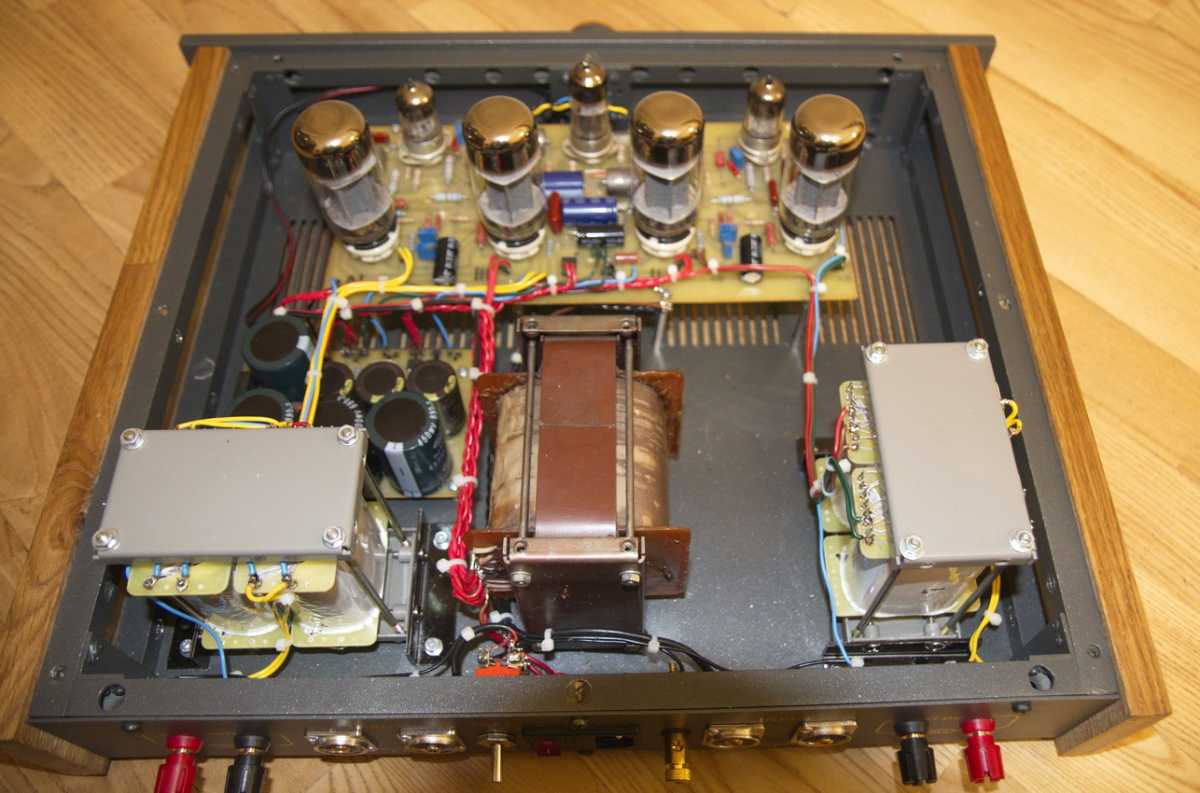

Красиво бесспорно, аккуратный монтаж, видно, что делалось с душой, но немного добавлю ложки дегтя, как и положено... в качестве критика .
1. Использована печатная плата, а не навесной монтаж.
2. На плате, рядом с выходными лампами находятся некоторые электролиты. Рекомендация - убрать их подальше от нагрева ламп (под плату).
3. Параллельное расположение двух трансов (одного выходного с силовым).
4. Стандартный дизайн оформления.
Ну, а так... гуд!

Злой Вы дяденька злой

А разве я не прав ?
Плохого ничего не сказал ведь.

А доброе слово???
Не каждый день наши форумчане такую красоту показывают и самое главное что своими руками сделано!!!

Хм... писал ведь.
Повторно - гуд !

Не соглашусь с одним Олег, по поводу монтажной платы. Навесной монтаж конечно хорошо, но это когда сам делаешь всё. А тут набор и всё бобачка к бобочке, предоставляется так что б собирающий не сделал ошибку.
Если навесным монтажом то нужно уже разбираться в схемах и так далее. а если в схемах разбираешься то и набор не нужен, сам всё приобретёшь

Проясню мотив сборки на плате.... Трудно, не имея опыта 3D монтажа, научиться по первости, лаконично и четко выставлять детали . Выйдет абракадабра из проводов , и прочих соидинений, что в конечном итоге ни чем не лучше печатной платы.
Платы у Малышева, того времени, были отвратительны как по идеологии, так и по выполнению .Собрать чужую схему на "слепой" плате, невыносимо сложно. Тут уж не разбираясь, действительно ни чего не выйдет.
Что касается звука при монтажной сборке... То этого на слух... ни кто, ни когда не отличит... В настоящий момент , имея возможность, шлифовать характеристики, звук выше всяких пожеланий. Увидеть разницу реально, только сравнивать с чем то альтернативным.

Siola пишет:
Про печатные платы, ответил выше...
Конденсаторы, убирать не буду... Надоел мне этот Усь, уже крепко.)))
А вот где параллельные обмотки трансформаторов, вы заметили... укажите, дабы в будущем не ошибиться...


P.S. А если знаете, как измерить отношение сигнал/шум по не шибко мудреной теории, с радостью, воспользовался бы знаниями. С уважением , Ваш... Д.Д.)))

Добрый Дедушка пишет: вот этот справа серый трансформатор Выходной наверняка, его нужно развернуть так же как серый слева, то есть перпендикулярно (железо) анодно-накальному который по середине.

Магнитное поле поляризуется перпендикулярно виткам намотки катушки... Верно ?
Поля сопрягаемых трансформаторов, должны выстраиваться, взаимно перпендикулярно ?

да рядом стоящие трансформаторы должны располагаться перпендикулярно, особенно когда они разного значения как силовой, выходной, накальный и так далее, это же касается и всяких катушек в особенности индуктивности.

Тогда обращаем внимание, на намотку катушек... и рисуем умозрительно поляризацию. На мой ум она аккурат, попердикулярно))) станет, относительно силового питателя.

так никто не ставит трансформаторы открытая катушка (обмотка) к катушке.

etlik пишет:
Простите...или совсем умом,старый стал))) ... поясните что этой фразой сказать хотели ?

Д.Д... про соотношение сигнал/шум речи не было, но если так интересно, то лучше всего измерять шумы анализаторами PRISM Sound или AUDIO Precision.

Siola пишет: Нема пытаннеу...Если нету иншаземных анализаторов... То можно воспользоваться помощью товарищей, милливольтметром и и формулой Дб сиг./шум=20lgUном./Uшум

Измерения показали величину 80-85 Дб.
Таки, дела, значит.

да в общем то не так важно у Вас всё равно они чехлами закрываются, просто не понятно, почему левый выходной трансформатор стоит не так, как правый относительно силового, который по середине.

И так и так, будет правильно. На самом деле, не так и много вариантов.
