Назрел вопрос, принятия решения, по запуску в работу фоноКорректора для ММ картриджа недавно купленной вертушки. Порывшись в нете и систематизировав найденную информацию на рассмотрении оказались два варианта корректоров, Пузанова В.В. в нескольких вариантах, под разные лампы и Торреса А.
Полагаю это не будет считаться плагиатом если ссылаясь на первоисточник, приведу схемы выше перечисленных устройств.

Или мне показалось, или в заголовке ошибочка...
О,уже исправили!

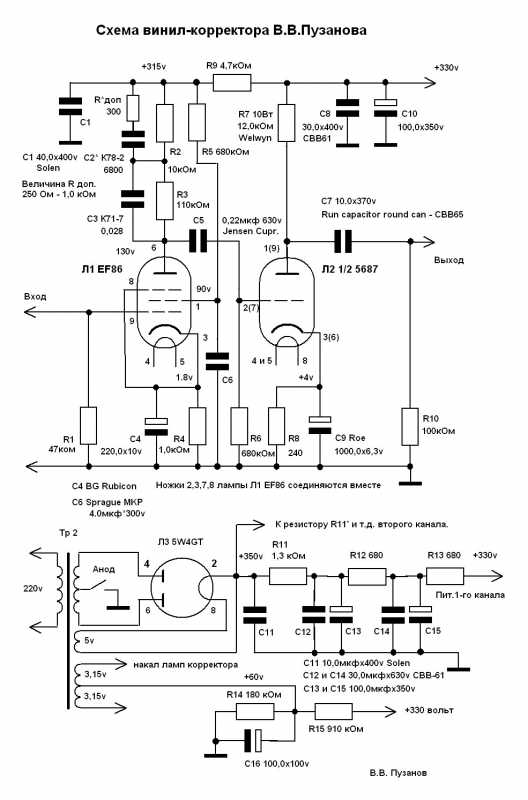

Фонокорректор Пузанова В.В. мне понравился больше своей лаконичностью и логикой схемотехники. Информация подана в полном объеме с возможными выкладками , графиками и умозаключениями.Первоисточник с описанием находится здесь: radiolamp.ucoz.ru/publ/lampovyj_vinil_ko..._v_puzanova/1-1-0-44

Та же схема под выходную лампу EL84

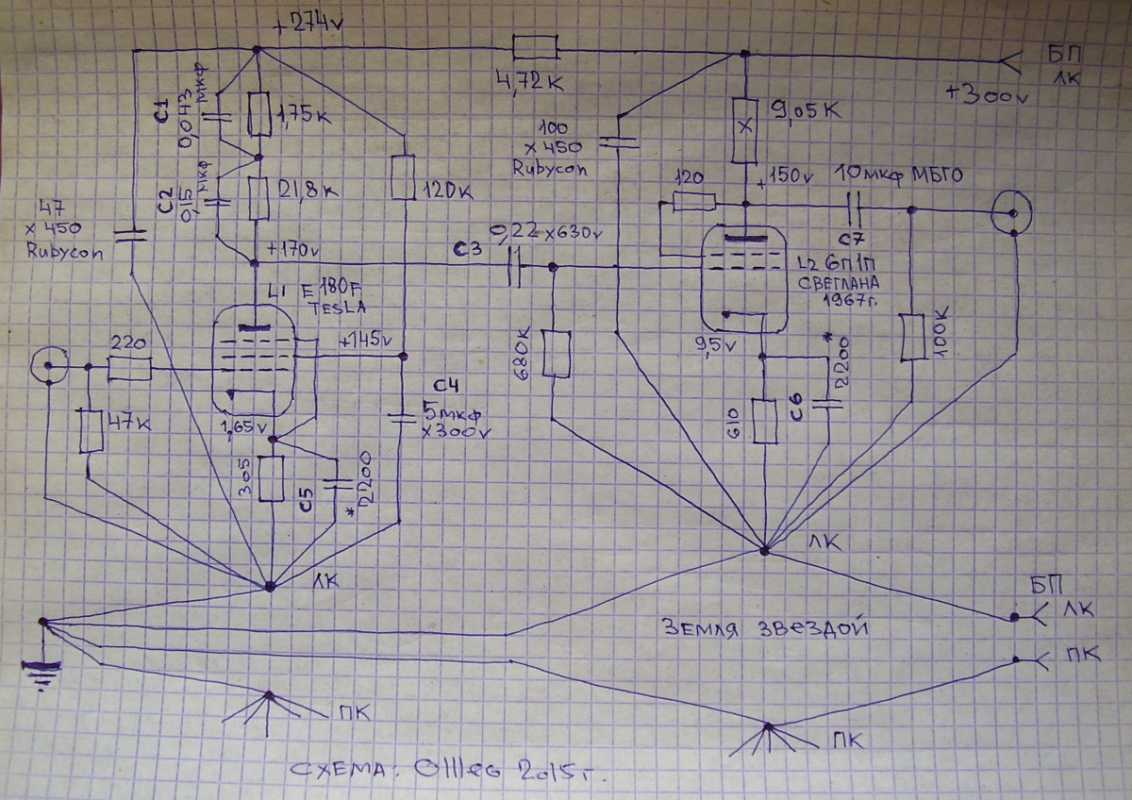

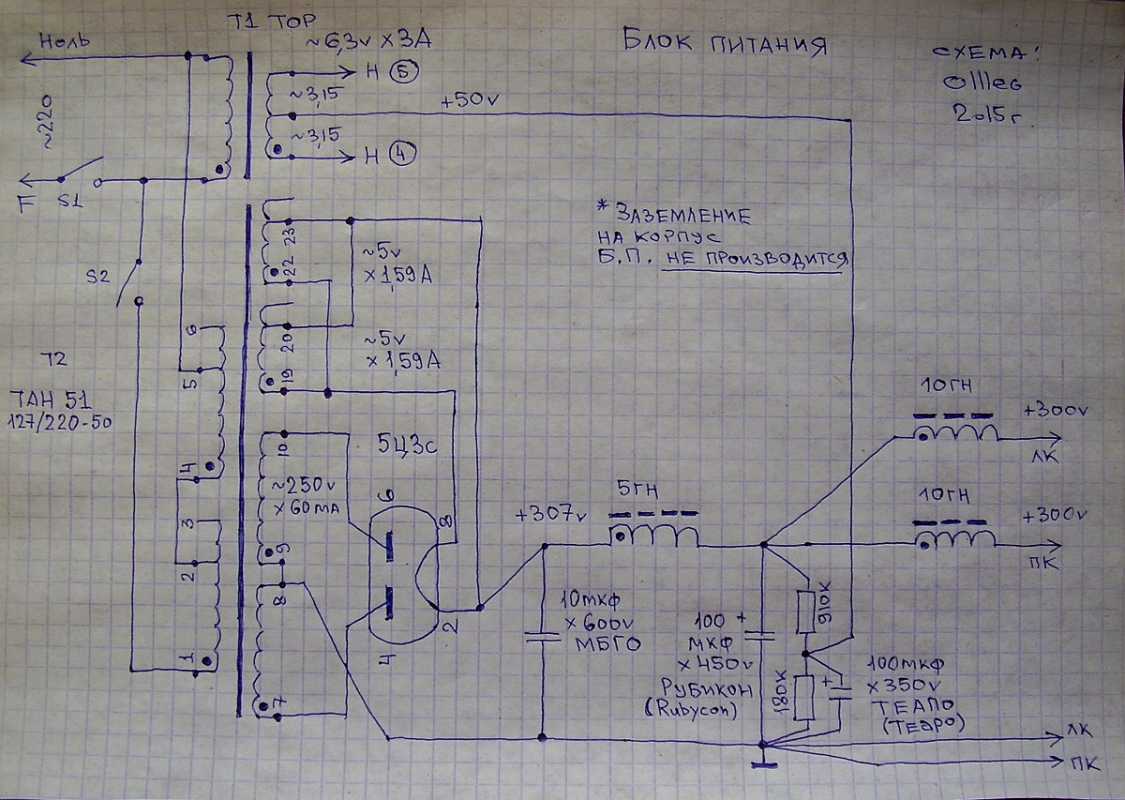

Аналогичная схема, но попроще, в плане комплектации с сайта Plastinka-rip
plastinka-rip.ru/1212-riaa-fonokorrektor...nom-vklyuchenii.html от автора Ollleg .Подкупает простота решений, доступная комплектация и подробное изложение всего материала.

А не хотите вариант попроще? Эта ветка закрыта,поэтому ее сложно найти на Аудиопортале.
Почитайте на досуге.Я таких(с разными вариантами БП)сделал более десятка.
audioportal.su/showthread.php/33577-%C2%...%ED%E0-EF86-6%CD6%CF

meandr пишет: Может выложите схему здесь... Без авторизации, я ее не увидел...

Только это первый(не совсем отлаженный) вариант Пузанова.Да и ветка названа не правильно.Это корректоры Пузанова,к первоначальной схеме Бокарева они почти не имеют никакого отношения.Так что придется вам почитать сто страниц ,там схемы выложены далее.
Увы,схема не вставляется,не то расширение файла.

Обязательно воспользуюсь Вашим советом, на предмет почитать...))) Схема легко вставляется, если немножко фантазией пошурупить)))

В общем...то читал я эту тему. Может не столь внимательно...т.к. ещё не окунулся по ней в работу...

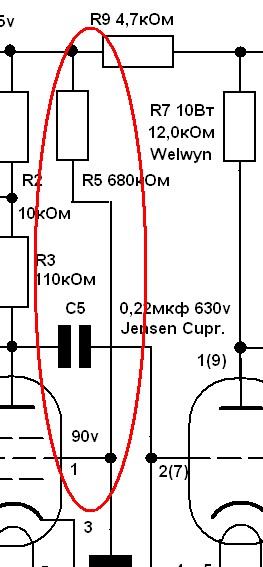

Немножко работа, да акустика, не позволяют с мыслями собраться. Однако хочется вас Сергей спросить... А что вы думает о подаче питания на сетку EF86 с катода 6Н6П ? Это ведь обратная связь... как буд то.




Может быть правильнее принять последующее схемное решение В.В. Пузанова... ?

Второй вариант без местной ОС .
И так и так будет работать. Советовать тут бесполезно. Пробуйте, измеряйте и слушайте... как больше нравится, так и оставляйте. При некоторых экземплярах и типах ламп первый вариант может звучать лучше второго, а также и совершенно наоборот - второй!
А вообще, мне больше с трансом на входе очень корректор понравился! Где-то лежит схемка, еще лет 15 назад рисовал, когда экспериментировал с корректорами на досуге. Найду, выложу.
Под эту схему как раз есть в наличии маленькие входные американские трансики, что применялись в NASA для космической связи - линейны вроде от 5Гц до 150кГц! Найду, померяю их заново, если не найду снятые с них данные (тип вроде на них есть, можно будет тогда попробовать нарыть в нете), тоже сфотаю и выложу.
Могу и поделиться ими, если кому надо... это уже в личку. Трансы эти супер!!!
В любом случае любые корректоры, усилители воспроизведения, а также микрофонные с трансформаторами на входе звучат намного лучше, чем без них. Не зря трансформаторные и считаются самыми "звучащими" и дорогими корректорами в мире!

Схему своего пока не нашел.

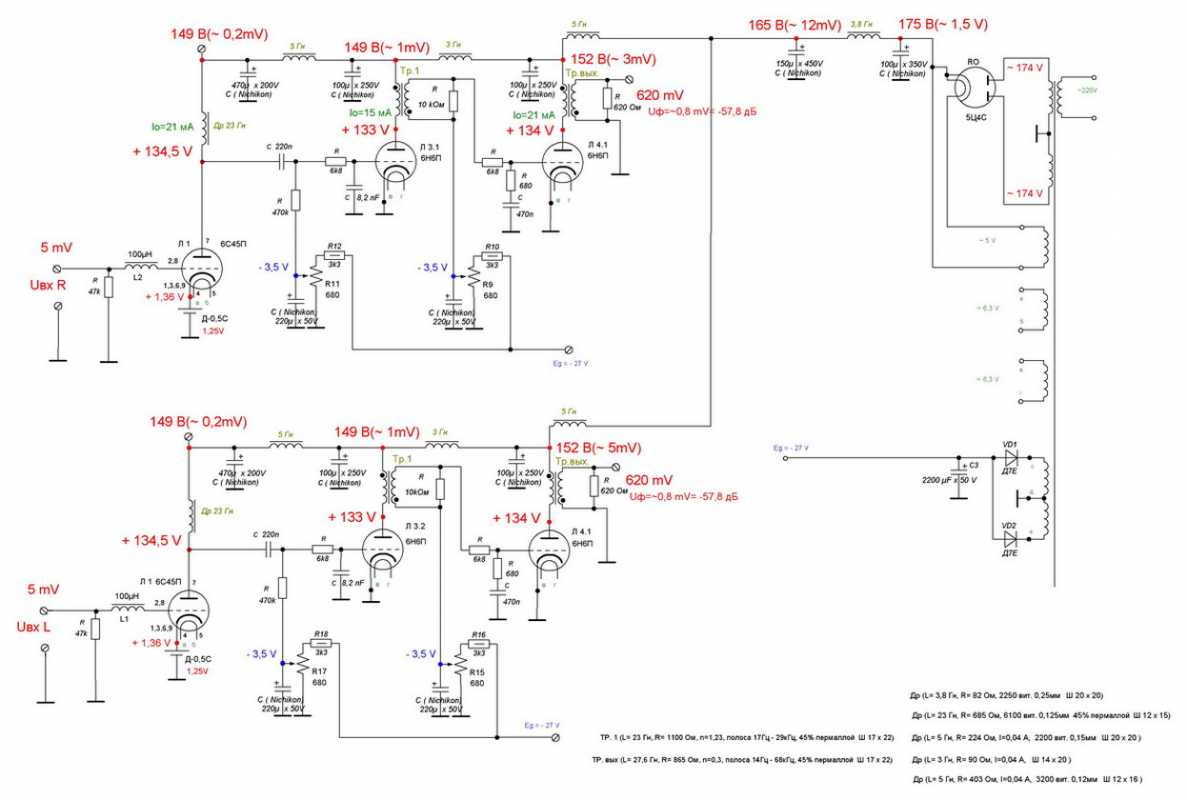

А вообще... советую остановить свой выбор вот на таком (привожу целиком ссылку) - audiogarret.com.ua/viewtopic.php?f=16&t=3137
Скажу, что знакомый его собирал, поставив еще на вход те мои трансики для переключения типа звукоснимателя. Качество звука вне конкуренции с многими "фирменными"!
И больше, чем думаю, что этот корректор запросто уделает мой, а также и те, что выложили здесь выше.
Сам еще его не собирал...

Siola пишет:

Совершенно верно.
Сам собирался ее собрать, буду как-нибудь пробовать.

Олег вы советуете человеку такую схему,которую он вряд-ли потянет.Во всяком случае я бы не решился с наскока ее повторять.Слабый сигнал,моточные изделия должны быть выполнены очень качественно(особенно первый дроссель!).Кроме того я бы не решился применять в первом каскаде 6с45п.Очень капризная лампа,к тому же дефицитная.Есть менее капризная(но более дефицитная) 6с15п.Тут еще можно было-бы подумать.

2 Меандер

Скажите Сергей, может вы в курсе... если заменять EF86 на 6Ж32, это будет принципиально заметно или для первого раза, сгодится?

meandr пишет: Сергей, не совсем так.
Не так уж давно понял, ковыряясь с 6С45П - что она идеальна для работы в дроссельных и трансформаторных схемах, что автор ее там в своем корректоре и применил.
От себя скажу, что это лучшая лампа для подобных схем и никаких проблем ее там "готовить" нет и именно она там будет "звучать"! Других ламп, как эта, пока не знаю, если не наткнусь на другую какую схему...
Насколько помню, собирая когда-то трансформаторный усилитель воспроизведения на такой лампе, боролся с устранением самовозбуда. Это ее единственный обнаруженный мною недостаток и решил его отбором из нескольких таких ламп. Можно устранить и дросселем, намотанном на резисторе или включением RC цепи... но так делать не захотел.
6С15П можно попробовать, но не думаю, что украинский автор не перепробовал там у себя и ее, а также и другие, когда разрабатывал и делал этот корректор. Перед ним снимаю шляпу.
С дросселем и трансами там абсолютно нет ничего сложного намотать "с запасиком" по количеству и даже совсем по-разному для различных с ними экспериментов.
Как-то так...

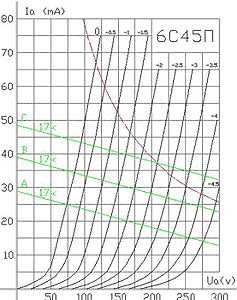

Ну вот... аккурат про эту лампу 6С45П - www.lampovik.ru/Articles/triod.htm

Добрый Дедушка пишет: Вам наверное будет интересно узнать,что наша 6Ж32П(только то что я пробовал)приятнее звучит,чем EF86 и E806F производства Tesla.Дорогие фирменные пробовать не приходилось.Что касается запитки ЭС от катода 6н6п.Где вы увидели там ОС(разве что по постоянному току)? Кондер 150 мкф сводит на нет ОС.Но (уже из личного опыта)этот кондер должен быть приличного качества.И с емкостью поиграться стоит,100-200 мкф.

Спасибо Серней. Вы укрепили мое сознание))) ... открыв путь к действиям.

Добрый Дедушка пишет: На досуге,на заказ.По постоянному току режимы в норме.Осталось в корпус,экранировка и разводка вход-выход.Ну еще нужно поиграться с корр.конденсаторами вч.

Выложил в барахолку отличные трансики для подключения МС катриджей к корректору - oldaudio.by/baraholka/11-radiodetali-i-k...udio-transformatory-
Дешевле просто не бывает, а вещи очень нужные!

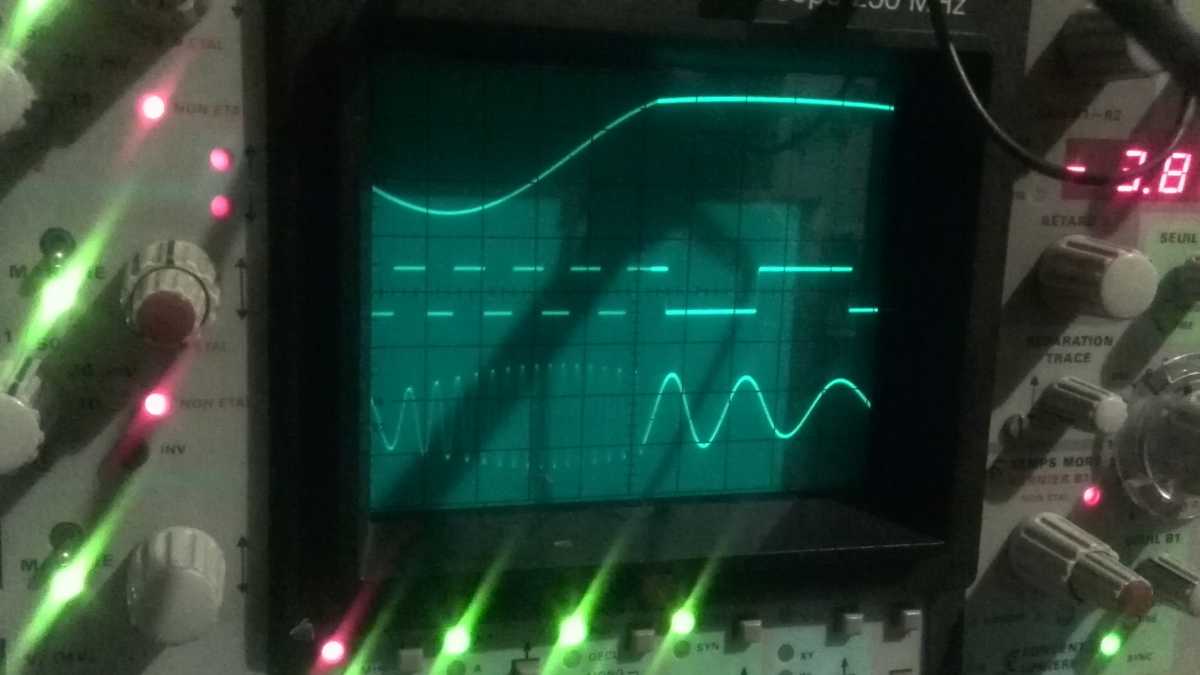

Фактически полоса от 10Гц (ниже подать нечем) и до 630кГц... правда с резким подъемом от 270кГц и после спад до 630кГц. Дальше трансы ничего не пропускают.
От 40Гц и до 15Гц идет спад на 3dB.
На меандре искажений не замечено.

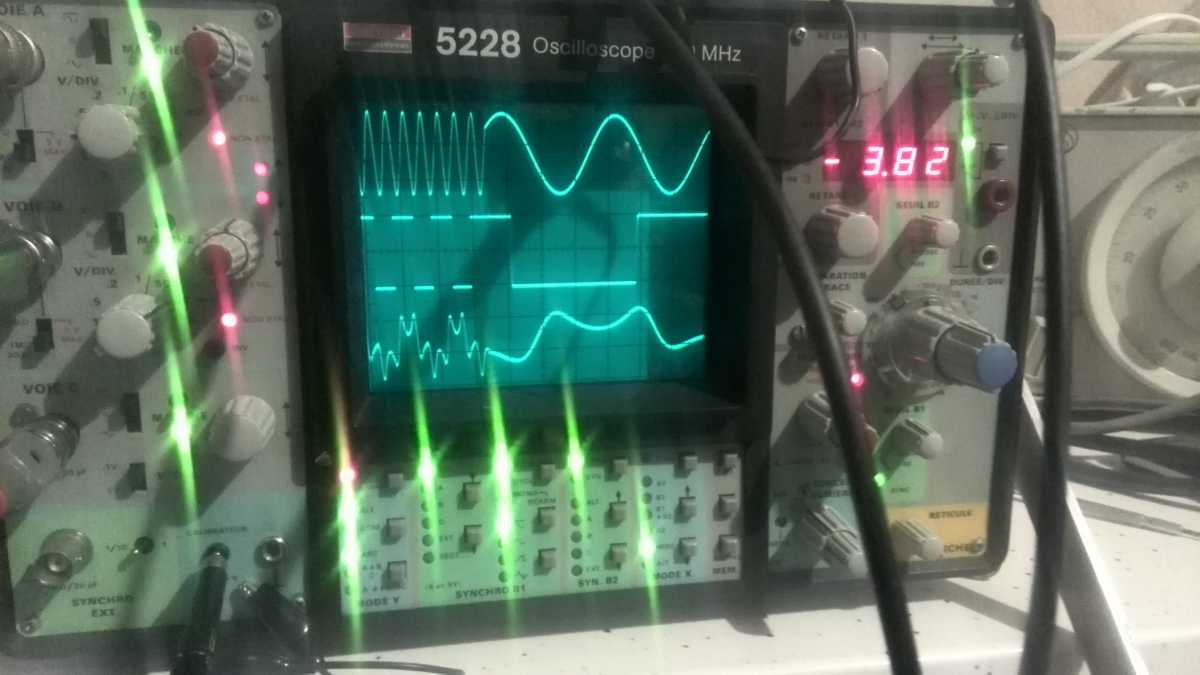

Далее, расположив три транса плотно друг к другу и подключив к разным сигналам - взаимопроникание (наводки) отсутствуют.






Первый сигнал с одного гена, второй... меандр взят по-быстрому непосредственно с самого осцилла и третий промодулированный с другого генератора.

Siola пишет: Олег,есть у меня что-то похожее.Сфоткаю,скину.Только советское,корпуса-экраны посеребрянные,не чета америкосам!
А вот и готовый усилитель-корр.,Дедушке на заметку,что-бы ему не рассуждалось теоретически,а делалось руками.Владелец очень доволен.

meandr, .

ВинКор от Торреса,если угодно....

.

meandr пишет: И вам Меандр 63, чтоб было к чему стремиться))) Удачи в творчестве.

Дедушка в двух словах,именно вам как он?
Только не надо всей этой пурги про сцены,воздух и не мытые пальцы гитариста(на некоторых корректорах слышно)
Меня интересует что слушали на нём с какой головой и иглой.

У меня, Kenwood 770, голова за 100$, без роду и племени... Звук чистый всего хватает, лишнего, как бы и нету... Я, бы сказал...обычное естественное звучание. Лучше бы люди послушали, кто больше меня понимают. Оценка была бы более объективной.

Добрый Дедушка пишет: Ага.
Добрый Дедушка пишет: Во эта рецензия ваша более чем достаточна.
Удачи.
